单井计量方案介绍

单井计量方案介绍

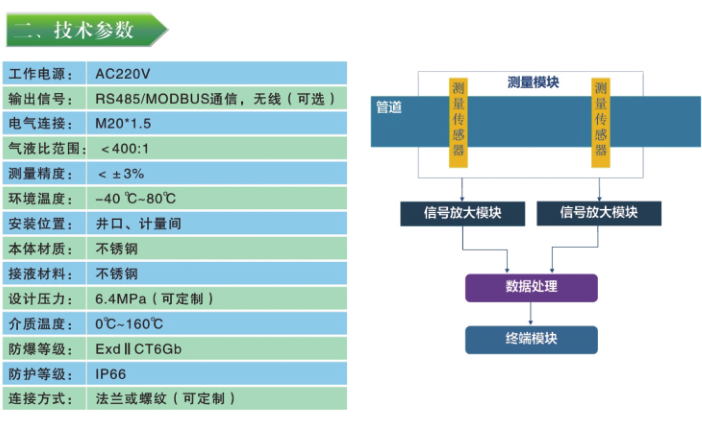

单井计量装置采用速度法对介质流量进行测量，具体测量过程为：测量系统包括依次连接的速度传感器、倍号放 大模块、数据处理模块、终端模块，测量模块为两台测量装置以一定距离安装在管道上，其利用速度传惑器分别测量所在截面上通过的某同一元素的特征；信号放大模块分别与上述两台测量装置相连接，将测量所得信号进行放大调整；数据处理模块先将上述佶号转化为数字信号，然后依次进行数字低通滤 波处理及量化处理.再速立数学模型，对信号进行数据分析处理，将流量及流速的结果输出铪上述终端模块。本测量原理降低了测量的复杂度.同时减少流态变化带来的误差，提高了测量稍度及可靠性。
